3G三螺桿泵

時間：2013-09-11 11:35　作者：北弘泵業

3G三螺桿泵用來輸送溫度≦150℃，粘度3-760cst,不含固體顆粒，無腐蝕性，具有潤滑性能的介質。
      適用壓力范圍：0.6-2.5MPa,
      適用流量范圍：0.6-123m3/h。
3G三螺桿泵主要用于燃油輸送、液壓工程、船舶工程、石化及其他工業。
3G三螺桿泵一般采用機械密封。泵通過爪型聯軸器由電動機驅動。從主軸外伸端向泵看，為順時針旋轉。
3G三螺桿泵屬于轉子式容積泵。在泵中，由于主螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進口與出口之間形成數動密封室，這些動密封室將不斷把液體由泵進口軸向移動到泵出口，并使所輸送液體逐級升壓。從而形成一個連續、平穩、軸向移動的壓力液體。

3G三螺桿泵結構及性能特點：
1、結構簡單：泵本身僅有三根螺桿組成，但有多種結構形成，一般小流量0.2-6.5立方/小時泵的泵體和襯套合為一個臥式安裝,軸封為機械密封。中等流量以上的泵襯套為一單獨的零件固定于泵體內。大流量泵多制成雙吸結構。軸根據輸送介質的不同有端面機械密封和填料密封兩種。船用泵的原動機為交流船用電機。
2、壽命長：三螺桿泵的主動螺桿由電動機驅動。主、從桿之間，螺桿與襯套之間皆有一層油膜保護，因泵的機械摩擦極小，壽命長。
3、3G型三螺桿泵所輸液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部分慣性小，則起動力矩和振動很小。
4、具有高吸處能力。
5、為確保泵、電機及管路系統的安全，中等流量以上的三螺桿泵均有安全閥，當壓力超過安全閥的設定壓力時，高壓油將回流至泵的進口。

一、三螺桿泵的起動

       三螺桿泵應在吸排停止閥全開的情況下起動，以防過載或吸空。

       三螺桿泵雖然具有干吸能力，但是必須防止干轉，以免擦傷工作表面。         假如泵需要在油溫很低或粘度很高的情況下起動，應在吸排閥和旁通閥全開的情況下起動，讓泵起動時的負荷低，直到原動機達到額定轉速時，再將旁通閥逐漸關閉。

       當旁通閥開啟時，液體是在有節流的情況下在泵中不斷循環流動的，而循環的油量越多，循環的時間越長，液體的發熱也就越嚴重，甚至使泵因高溫變形而損壞，必須引起注意。

二、三螺桿泵的運轉

       三螺桿泵必須按既定的方向運轉，以產生一定的吸排。

       泵工作時，應注意檢查壓力、溫度和機械軸封的工作。對軸封應該允許有微量的泄漏，如泄漏量不超過20-30秒/滴，則認為正常。假如泵在工作時產生噪音，這往往是因油溫太低，油液粘度太高，油液中進入空氣，聯軸節失中或泵過度磨損等原因引起。

三、三螺桿泵的停車

       三螺桿泵停車時，應先關閉排出停止閥，并待泵完全停轉后關閉吸入停止閥。

       三螺桿泵因工作螺桿長度較大，剛性較差，容易引起彎曲，造成工作失常。對軸系的連接必須很好對中；對中工作在安裝定位后進行，以免管路牽連造成變形；連接管路時應獨立固定，盡可能減少對泵的牽連等。此外，備用螺桿，在保存時采用懸吊固定的方法，避免因放置不平而造成的變形。

三螺桿泵結構圖

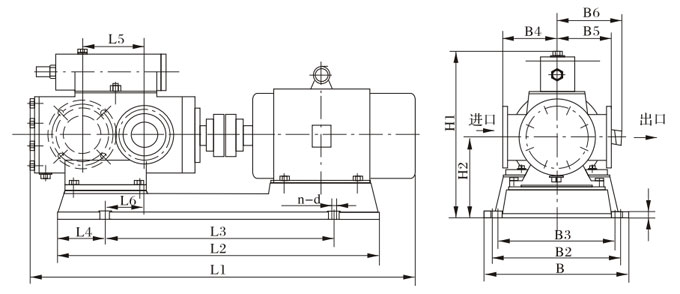

3G45×4-100×2外形及安裝尺寸


泵型號	機座號	L1	L2	L3	L4	L5	L6	B1	B2	B3	B4	B5	B6	H1	H2	H3	n-d
45×4	Y100L Y132S Y132M Y160M	890 985 1025 1119	740 809 838 932	472 518 538 610	145 145 145 160	209 209 209 209	85 85 85 73.5	325 380 380 429	285 340 340 389	285 340 340 340	130 130 130 130	140 140 140 140	180 210 210 265	350 400 400 470	205 217 217 245	25 25 25 25	4-φ18 4-φ18 4-φ18 4-φ18
60×4	Y160M Y160L Y200L	1297 1342 1475	1017 1061 1157.5	700 700 757.5	178 178 183	285 285 285	100 100 100	460 460 525	410 410 475	370 370 370	170 170 170	175 175 175	265 265 310	585 585 585	270 270 310	30 30 30	4-φ23 4-φ23 4-φ23
70×2	Y132M Y160M	1199 1289	930 1012	587 652	159 160	165 165	71 71	420 465	380 425	380 380	170 170	170 170	210 265	458 500	275 275	30 30	4-φ23 4-φ23
70×4	Y180M Y200L	1404 1509	1199 1277	780.5 795	230.5 230.5	305 305	145 145	495 540	455 500	380 380	170 170	170 170	285 310	540 585	290 310	30 35	4-φ23 4-φ23
80×2	Y160M Y180M	1244 1308	1043 1092	663 707	165 165	204 204	110 110	470 480	430 440	430 440	190 190	190 190	265 285	505 540	280 290	30 30	4-φ23 4-φ23
80×4	Y200L Y225M	1570 1640	1241 1297	826 875	204 204	360 360	145 145	525 580	475 530	410 410	190 190	190 190	315 345	585 640	310 335	30 30	4-φ23 4-φ23
100×2	Y180L Y225S	1513 1623	1265 1336	821 865	195 195	254 254	140 140	520 595	460 535	460 460	220 220	220 220	285 345	580 640	330 335	30 30	4-φ23 4-φ23

3G三螺桿泵規格參數表

型號	排出壓力 P MPa	流量 Q		轉速n r/min	必需汽蝕余量 rm	效率η %	電動機
		m3/h	L/min				功率kw	型號
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10			60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26			69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20			61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53			69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40			66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100			72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70			73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166			72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99			74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217			75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245			74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525			77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
	2.5	23.5	392			79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
	2.5	35	590			78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
	2.5	70	1165			78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
